之前详细论述过MT-071的内部构成和功能、外部配置及其数字型特性与传统模拟性的区别,今天来介绍一下MT-071的接线及端口。

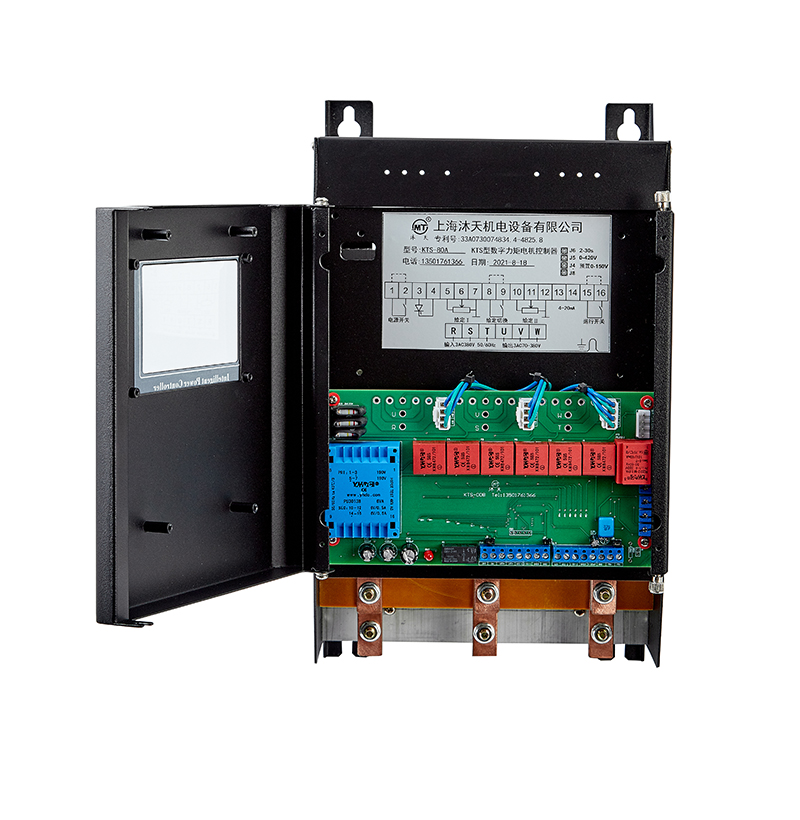

MT-071选用的是柜装型垂直安装的挂壁式模块机芯。

安装尺寸:W230mm*H415mm

外形尺寸:W280mm*H430mm*D220mm

接线为铜排联接m8缩紧式螺母联结固定,适配 T0-8-10平方 或 T0-8-16平方 通透及线缆。R、S、T为输入3AC220V~3AC420V/50Hz/60Hz电源端口。

U、V、W为输出3AC50V~220V,或者3AC50V~420V到电机的接线端口。弱电端口1~16号,另配数显电压表的专用插口J4,联接件是采用VH3.96-4C的卡锁式接口。



以下是1~16号端口的详细说明。

1. 1#2# 为控制变压器的无源开关端口,可外接。内部亦配有短接卡,可供使用情况下自由选择;

2. 3#+ 、4#- 端输出LED发光管的工作电源指示外接端口。线路板上亦有电源指示LED灯;

3. 5#6#7# 为第一给定端口,配有内置电位器。可供客户设定偏置信号或点动信号。其中5# Vcc-5V电源,6# 1V-5V-UST调节信号源,7# GND共用零电位端口。

4. 8#9# 为第一给定与第二给定切换专用的无源端口,可设置为内控外控,点动与运行的自由切换。内部亦设有短接卡,可供客户及工程设计时选用或自由组合。

5. 10#11#12# 为第二给定端口,10# Vcc-5电源,11# 1V-5V-UST调节信号源,12# GND共用零电位端口。

6. 13#14# 为输入4~20mA外控信号端口,主要用于温控表输出的控温信号。最大控温在3AC30A~800A以内,温度±2度以内阻性感性负载的控温系统。

7. 15#16# 为外接运行控制端口,内部亦配有短接卡,由使用者或工程控制设计师自由选择。

8. IC1IC2IC3 为三相可控硅模块的外接插口,对应IC1 L1/A相,IC2 L2/B相,IC3 L3/C相,便于大功率模块的更换及功率提升。

9. IC4 为外界数字电压表及指针式电压表的接线插口。其插口配备上海沐天机电设备有限公司专业设计的全数字电压表,测量范围为0~999.9V,3位半数码显示。

全数字式,3位半电压表KJ20096是我公司为KTS型力矩电机控制器专业配设的一款全新的外接电压显示装置。性能优良,精度高,可适用于0~999.9的工频交流电压的显示功能。其内部配置的是32位内核的专用芯片及表面安装技术。外壳选用的是PM5135的专用机壳,可供PM5135的交流电压表的替换或代用。

至此,关于MT-071的详细介绍告一段落。
