产品介绍

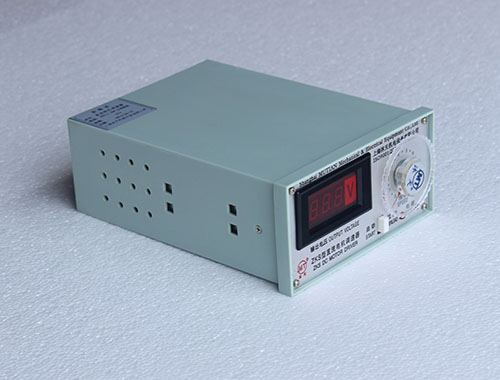

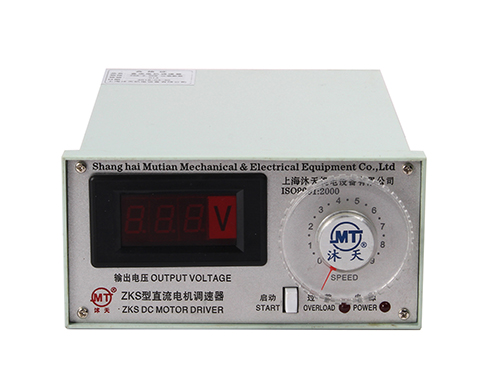

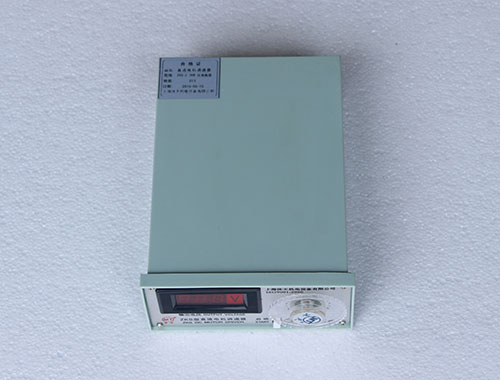

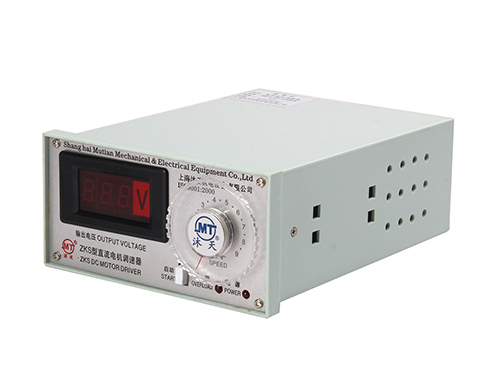

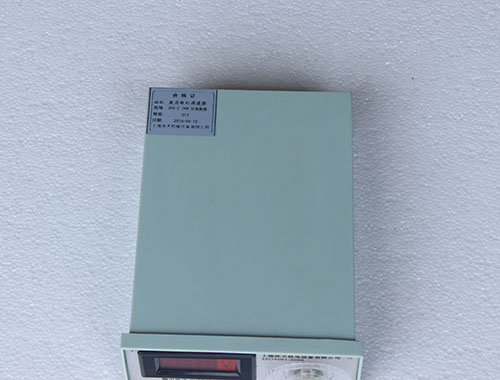

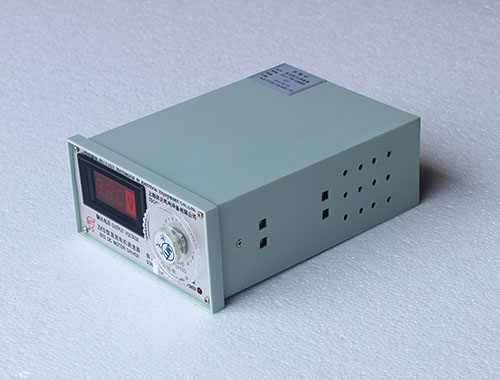

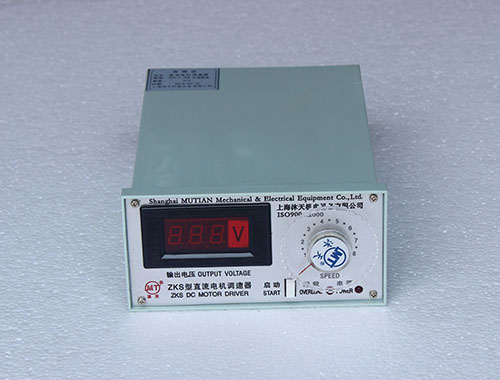

ZKS-2.2KW仪表数显式直流电机驱动

产品型号:MT-009

产品单价: 请联系客服

产品详情

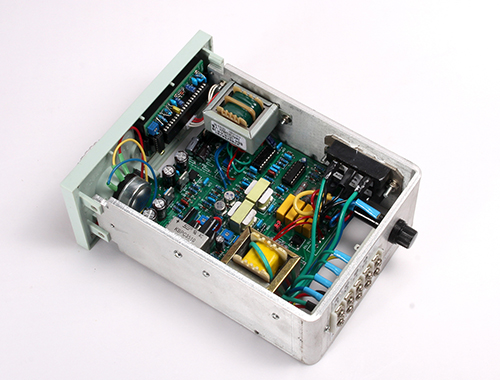

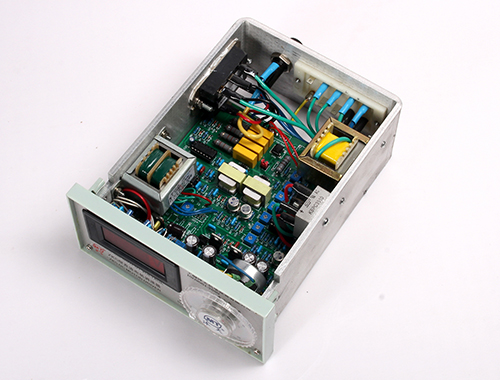

该装置选用西门子线路,双闭环控制系统.选用TCA785专用线路、调速精度高、常规有电压反馈、测速反馈信号可适用于2.2KW/12000转以下各种电机调速产品.目前已广泛适用橡胶、塑料、拉丝、挤出、印染等各种行业.

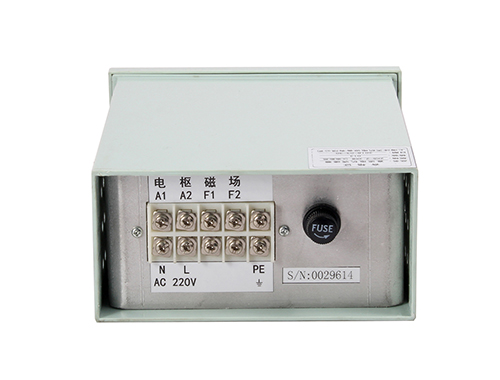

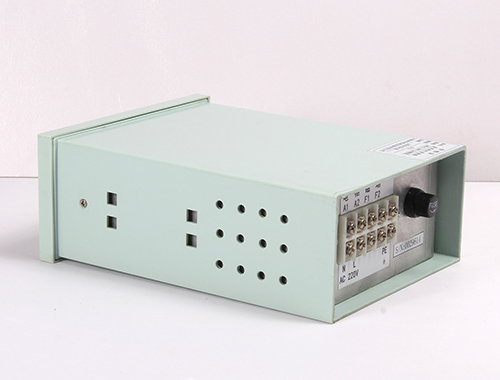

1.ZKS-2.2KW仪表指针式接线图
2.电位器功能表
如下:
W0: 输出给定
RP1:电压反馈
RP2:上升/下降斜率
RP8:速度限幅
RP9:速度环整定
RP10:过载设定
RP11:电流环整定
RP12:UST微调
RP13:数显表校对
3. 参考电气原理图ZKS-1
4. 产品参数:
外形尺寸:220*160*80
开孔尺寸:152*76
电源输入:AC220V/50HZ
电枢输出:DCO-180V/12A
磁场输出:DC200V/1A
